Cuadro Eléctrico Piscina Panorama PA20 CCEI – Programación Filtración Mono/Tri

Cuadro eléctrico multifunción Panorama PA20 CCEI: programación automática de la filtración y salida 230V

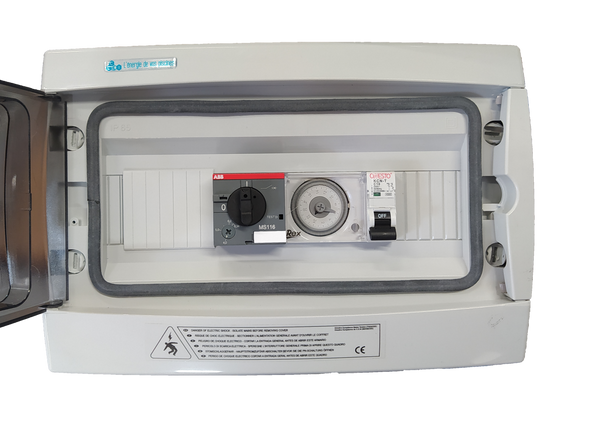

El cuadro eléctrico Panorama PA20 de CCEI es una caja de control compacta que centraliza la gestión de la bomba de filtración y un equipo auxiliar de 230V (robot, presurizador, bomba dosificadora, iluminación, etc.) en un solo cuadro de pared. Integra un reloj programador diario que enciende y apaga automáticamente la bomba de filtración según los horarios que usted defina, un disyuntor magnetotérmico ajustable para proteger la bomba contra sobrecargas y cortocircuitos, y un selector de 3 posiciones (24h/24, reloj, parada) para elegir el modo de funcionamiento. El PA20 acepta alimentación monofásica 220-240V o trifásica 380-400V según el tipo de bomba conectada, y se puede pedir con o sin interruptor diferencial de 30mA para la protección contra fugas de corriente a tierra.

Este cuadro está diseñado para instalaciones residenciales sencillas en las que se desea automatizar la filtración sin invertir en un sistema de gestión conectado. Reemplaza ventajosamente un contactor día/noche básico al ofrecer una programación horaria flexible, protección eléctrica integrada y la posibilidad de controlar un segundo equipo de 230V en paralelo con la filtración.

¿Para qué sirve un cuadro multifunción para piscina? Centralización y automatización

En una piscina residencial, la bomba de filtración debe funcionar varias horas al día para asegurar una buena calidad del agua (generalmente de 8 a 12 horas en verano, de 4 a 6 horas en invierno). Sin automatización, debe encender y apagar manualmente la bomba todos los días, lo que se vuelve rápidamente engorroso y a menudo lleva a olvidos (bomba que permanece apagada durante 3 días = agua verde). Un cuadro eléctrico programable como el Panorama PA20 resuelve este problema al arrancar y detener automáticamente la bomba según un horario predefinido.

El cuadro multifunción también centraliza la protección eléctrica de la bomba de filtración y los equipos auxiliares. En lugar de tener un disyuntor divisionario en el cuadro eléctrico principal de la casa + un contactor separado + un reloj de pared, todo se agrupa en una sola caja instalada en el cuarto técnico de la piscina. Esto simplifica la instalación, el cableado y el diagnóstico en caso de avería.

Finalmente, el PA20 ofrece una salida adicional de 230V que permite controlar un segundo equipo al mismo tiempo que la filtración (robot de piscina a presión, presurizador para limpiafondos hidráulico, bomba dosificadora de tratamiento, transformador de iluminación, etc.). Este segundo equipo se encenderá y apagará en sincronización con la bomba de filtración, lo que es práctico para equipos que solo deben funcionar cuando el agua circula.

Reloj programador diario: automatización de los ciclos de filtración

El corazón del cuadro Panorama PA20 es su reloj programador diario, un módulo electromecánico con pestañas que permite definir los horarios de funcionamiento de la bomba de filtración durante un período de 24 horas. El reloj se compone de una esfera giratoria graduada de 0h a 24h, con pequeñas pestañas móviles que se presionan o levantan para definir los períodos ON (bomba en marcha) y OFF (bomba parada).

Por ejemplo, para filtrar su piscina de 8h a 12h y luego de 14h a 18h (es decir, 8 horas de filtración diaria), presione todas las pestañas correspondientes a los tramos horarios 8h-12h y 14h-18h, y deje levantadas todas las pestañas correspondientes a las horas OFF. La esfera gira lentamente a razón de una vuelta completa cada 24 horas, y cuando una pestaña presionada pasa por delante del contacto eléctrico del reloj, el relé se cierra y la bomba arranca. Cuando una pestaña levantada pasa, el relé se abre y la bomba se detiene.

Esta programación diaria se repite automáticamente cada día de la misma manera, sin intervención por su parte. Ya no tiene que preocuparse de encender o apagar la bomba: el cuadro PA20 gestiona todo automáticamente, 365 días al año. Si desea modificar la duración o los horarios de filtración (por ejemplo, pasar de 8h a 10h de filtración diaria en verano), basta con retirar la tapa del cuadro y ajustar las pestañas del reloj.

Selector de 3 posiciones: 24h/24, reloj, parada

El cuadro PA20 dispone de un selector rotatorio de 3 posiciones situado en el frontal, que permite elegir el modo de funcionamiento de la filtración sin modificar la programación del reloj:

Posición 1 — Marcha 24h/24 (marcha forzada): En esta posición, el cuadro ignora completamente la programación del reloj y alimenta la bomba de filtración de forma continua, 24 horas al día. Este modo es útil en varias situaciones: (1) tratamiento de choque después de agua verde (debe filtrar continuamente durante 24 a 48 horas para clarificar el agua rápidamente), (2) puesta en marcha inicial de la piscina (primera filtración después del llenado), (3) período de muy alta afluencia (familia numerosa, fiesta en la piscina) donde la carga contaminante es inusual y requiere una filtración reforzada.

Posición 2 — Reloj (automático): Este es el modo de funcionamiento normal en temporada. El cuadro sigue la programación definida en el reloj diario: la bomba arranca y se detiene automáticamente según los horarios que haya configurado. La bomba funciona únicamente durante las horas programadas, lo que ahorra electricidad al tiempo que garantiza una filtración suficiente.

Posición 3 — Parada (corte total): En esta posición, el cuadro corta completamente la alimentación de la bomba de filtración y de la salida auxiliar de 230V, independientemente de la programación del reloj. Este modo se utiliza para el invernaje pasivo (parada completa de la filtración de noviembre a marzo), para operaciones de mantenimiento en la bomba o el filtro (limpieza, reemplazo del medio filtrante, reparación), o para ausencias prolongadas fuera de temporada en las que no desea que la bomba funcione.

El selector de 3 posiciones ofrece una gran flexibilidad de uso: puede cambiar instantáneamente entre filtración forzada, automática o parada según las necesidades, sin tener que modificar la programación del reloj ni desconectar los cables eléctricos.

Compatibilidad monofásica 220-240V o trifásica 380-400V: se adapta a todo tipo de bombas

El cuadro Panorama PA20 es compatible con bombas monofásicas y trifásicas, lo que lo hace adaptable a todo tipo de instalaciones residenciales y semiprofesionales. La configuración mono o trifásica se realiza mediante cableado interno durante la instalación, sin necesidad de modificar el propio cuadro.

Configuración monofásica 220-240V: Es la configuración más común para piscinas residenciales, ya que la mayoría de las bombas de filtración domésticas funcionan en monofásico 230V (alimentación estándar de las viviendas individuales). En esta configuración, se conectan los tres cables de la bomba (fase, neutro, tierra) a los bornes correspondientes del cuadro. El disyuntor magnetotérmico protege la bomba contra sobrecargas (por ejemplo, en caso de bloqueo del impulsor) y cortocircuitos.

Configuración trifásica 380-400V: Esta configuración se utiliza para bombas trifásicas (generalmente bombas de alta potencia > 2,2 kW, o bombas profesionales). En este caso, se conectan los cuatro cables de la bomba (tres fases + tierra) a los bornes del cuadro. El paso de mono a trifásico se realiza simplemente retirando el cable de neutro de la bomba, como se indica en el esquema de cableado suministrado con el cuadro. El disyuntor magnetotérmico está preajustado para proteger los circuitos trifásicos.

Esta doble compatibilidad mono/trifásica es una ventaja importante del PA20, ya que le permite utilizarlo tanto con una bomba de filtración residencial clásica (0,75 a 1,5 CV monofásico) como con una bomba más potente (2 a 3 CV trifásico) si tiene una piscina grande o un sistema de filtración profesional.

Disyuntor magnetotérmico ajustable: protección de la bomba contra sobrecargas

El cuadro PA20 integra un disyuntor magnetotérmico ajustable que protege la bomba de filtración contra dos tipos de fallos eléctricos:

Protección magnética (cortocircuito): El disyuntor corta instantáneamente la alimentación en caso de un cortocircuito franco (contacto directo entre fase y neutro, o entre fase y tierra), lo que evita la destrucción de la bomba y previene cualquier riesgo de incendio. El umbral de disparo magnético es generalmente de 10 a 20 veces la corriente nominal de la bomba (por ejemplo, 100 a 200 amperios para una bomba de 10 amperios), y el tiempo de corte es inferior a 10 milisegundos.

Protección térmica (sobrecarga): El disyuntor corta la alimentación en caso de una sobrecarga prolongada, es decir, cuando la bomba consume más corriente que su valor nominal durante varios segundos o minutos. Esto ocurre, por ejemplo, cuando el impulsor de la bomba está bloqueado por un cuerpo extraño (guijarro, juguete, hoja atascada), cuando el motor está al final de su vida útil y se sobrecalienta, o cuando la red eléctrica sufre una caída de tensión que obliga al motor a consumir más corriente para mantener su potencia. El umbral de disparo térmico es ajustable mediante un botón graduado situado en el disyuntor, lo que permite adaptarlo con precisión a la corriente nominal de su bomba (generalmente indicada en la placa de características de la bomba).

El ajuste del disyuntor se realiza girando el botón hasta que el valor mostrado corresponda a la corriente nominal de su bomba. Por ejemplo, si su bomba de filtración consume 8 amperios en funcionamiento normal, ajuste el disyuntor a 8 A. El disyuntor cortará entonces la alimentación si la corriente excede los 8 A durante un período anormalmente largo (unos segundos a varios minutos según la curva de disparo), protegiendo así el motor contra el sobrecalentamiento y la destrucción.

Opción interruptor diferencial 30mA: protección contra fugas de corriente

El cuadro Panorama PA20 está disponible en dos versiones: sin interruptor diferencial (ID) o con interruptor diferencial 30mA integrado. Esta opción determina el nivel de protección eléctrica del cuadro contra las fugas de corriente a tierra.

Versión sin ID 30mA: Esta versión integra únicamente el disyuntor magnetotérmico para la protección contra sobrecargas y cortocircuitos. Es adecuada si su cuadro eléctrico principal de la casa ya dispone de un interruptor diferencial 30mA aguas arriba de la salida de la piscina (configuración obligatoria según la norma NF C 15-100). En este caso, añadir un segundo ID 30mA en el cuadro PA20 sería redundante y podría provocar disparos intempestivos.

Versión con ID 30mA integrado: Esta versión incluye un interruptor diferencial 30mA adicional dentro del cuadro PA20, que detecta las fugas de corriente entre los conductores activos (fase/neutro) y la tierra. Si se detecta una fuga de corriente superior a 30 mA (por ejemplo, en caso de fallo de aislamiento de la bomba, cable dañado o contacto accidental con una parte bajo tensión), el ID corta instantáneamente la alimentación para proteger a las personas contra las descargas eléctricas. Esta versión se recomienda si su instalación existente no dispone de un ID 30mA dedicado a la piscina, o si desea una protección local lo más cerca posible de la bomba.

Elija la versión sin ID si ya tiene un diferencial de 30mA en su cuadro eléctrico principal que protege la salida de la piscina. Elija la versión con ID si no tiene un diferencial dedicado a la piscina, o si desea aislar la protección de la piscina del resto de la instalación eléctrica de la casa (evitar que los otros circuitos de la casa disparen el ID de la piscina y viceversa).

Salida auxiliar 230V: control de un segundo equipo en sincronización con la filtración

Además de la alimentación de la bomba de filtración, el cuadro PA20 dispone de una salida auxiliar de 230V que permite controlar un segundo equipo eléctrico en paralelo con la filtración. Esta salida es controlada por el mismo selector de 3 posiciones y el mismo reloj que la bomba principal: cuando la filtración está en marcha (modo 24h/24 o franja horaria programada en modo reloj), la salida auxiliar también está alimentada. Cuando la filtración está detenida, la salida auxiliar se corta.

Esta función es particularmente útil para equipos que deben funcionar únicamente cuando el agua circula en el circuito de filtración:

Robot de piscina a presión (Polaris, 3900S, etc.): Estos robots requieren que la bomba de filtración esté en marcha para funcionar correctamente (utilizan la presión del circuito de retorno). Al conectarlos a la salida auxiliar del PA20, se encienden y apagan automáticamente al mismo tiempo que la filtración, sin necesidad de un programador separado.

Presurizador para limpiafondos hidráulico: Si utiliza un limpiafondos hidráulico con presurizador dedicado, este debe funcionar al mismo tiempo que la bomba de filtración principal. La salida auxiliar permite sincronizar ambas bombas.

Bomba dosificadora de tratamiento (cloro, pH): Las bombas dosificadoras peristálticas solo deben inyectar productos químicos cuando el agua circula, para evitar una concentración local excesiva de producto. La salida auxiliar garantiza que la bomba dosificadora funcione solo durante los ciclos de filtración.

Transformador de iluminación 12V o 24V: Si desea que la iluminación de su piscina se encienda automáticamente durante las franjas de filtración (por ejemplo, filtración nocturna de 22h a 6h con iluminación), puede conectar el transformador a la salida auxiliar.

La salida auxiliar soporta una carga máxima que depende del calibre del disyuntor magnetotérmico (generalmente de 10 a 16 amperios, es decir, de 2.300 a 3.700 vatios en 230V). Verifique el consumo del equipo que desea conectar para no exceder este límite.

Instalación en pared en el local técnico: dimensiones compactas y estanqueidad

El cuadro Panorama PA20 se fija a la pared del cuarto técnico de la piscina, a una altura práctica para acceder fácilmente al selector de 3 posiciones y al reloj programable (generalmente entre 1,20 m y 1,60 m del suelo). Sus dimensiones compactas permiten instalarlo incluso en cuartos técnicos pequeños. La caja está fabricada en plástico ABS resistente a los golpes y a las salpicaduras de agua, con un índice de protección adaptado a ambientes húmedos (IP55 o IP65 según la versión).

La instalación se realiza en cuatro pasos principales: (1) fijación del cuadro a la pared con tacos y tornillos adecuados al soporte (bloque, ladrillo, hormigón), (2) conexión de la alimentación eléctrica de red de 230V desde el cuadro eléctrico principal de la casa (circuito protegido por un disyuntor divisionario de 16 o 20 amperios), (3) conexión de la bomba de filtración y del equipo auxiliar a los bornes de salida del cuadro, (4) programación del reloj diario según sus necesidades de filtración.

El cableado interno está claramente identificado por símbolos y colores normalizados (fase en rojo o marrón, neutro en azul, tierra en verde-amarillo). Se incluye un manual de instalación detallado con esquemas de cableado con el cuadro. Si no se siente cómodo con los trabajos eléctricos, contacte con un electricista cualificado para la instalación y puesta en marcha del PA20.

¿Cuándo instalar un cuadro programable en lugar de un simple contactor día/noche?

Muchas piscinas residenciales están equipadas con un simple contactor día/noche para controlar la bomba de filtración: el contactor está conectado a la señal de horas valle de su contador eléctrico, lo que hace que la bomba se encienda automáticamente durante las horas valle (generalmente de noche de 22h a 6h o a primera hora de la tarde de 13h a 16h según las tarifas de EDF). Esta solución funciona, pero presenta varias limitaciones que el cuadro Panorama PA20 resuelve:

Limitación 1 — Horarios impuestos por la tarifa de horas valle: Con un contactor día/noche, no tiene ningún control sobre los horarios de filtración. Si sus horas valle son de 2h a 7h de la mañana, su bomba funcionará necesariamente durante ese período, lo que puede ser molesto si tiene una bomba ruidosa y un dormitorio cerca del cuarto técnico. Con el PA20, usted elige libremente los horarios de filtración independientemente de la tarifa de horas valle.

Limitación 2 — Duración de filtración fija: La duración de las horas valle suele ser de 8 horas al día (por ejemplo, de 22h a 6h). Si su piscina solo necesita 6 horas de filtración en abril-mayo o 10 horas en julio-agosto, el contactor día/noche no es adecuado. El PA20 permite ajustar finamente la duración de la filtración modificando simplemente las pestañas del reloj.

Limitación 3 — Ausencia de modo de marcha forzada y parada: Un contactor día/noche solo tiene dos posiciones (automática o parada manual), sin posibilidad de forzar la marcha 24h/24 para un tratamiento de choque. El selector de 3 posiciones del PA20 ofrece esta flexibilidad.

Limitación 4 — Protección eléctrica externa: Con un simple contactor, la protección de la bomba (disyuntor magnetotérmico) debe instalarse en el cuadro eléctrico principal de la casa, lo que complica el diagnóstico en caso de avería (hay que ir a comprobar el cuadro y luego volver al cuarto de la piscina). El PA20 centraliza la protección en el cuarto técnico, lo que simplifica y acelera el diagnóstico.

En resumen, instale un cuadro Panorama PA20 si desea una programación horaria flexible, independiente de la tarifa de EDF, con protección integrada y diversos modos de funcionamiento. Conserve un simple contactor día/noche si está satisfecho con filtrar solo durante las horas valle y no necesita flexibilidad.

Garantía de 2 años y soporte técnico CCEI

El cuadro Panorama PA20 está garantizado por CCEI por 2 años para piezas y mano de obra contra cualquier defecto de fabricación o funcionamiento. Esta garantía cubre el reemplazo o la reparación gratuita del cuadro en caso de avería debido a un vicio de fabricación (fallo del reloj, del disyuntor, del relé, etc.), siempre que la instalación se haya realizado de acuerdo con las instrucciones y que el cuadro no haya estado sometido a condiciones de uso anormales (sobretensión, rayo, inundación, modificación no autorizada).
