<h2 dir="ltr">Raccordez proprement votre local &agrave; la maison :</h2>
Lorsque vous installez le local technique de la piscine, vous devez tirer un c&acirc;ble aliment&eacute; venant de la maison principale. En raccordant ce c&acirc;ble dans le coffret r&eacute;partiteur CID ou CLT, vous pouvez ensuite alimenter les diff&eacute;rents appareils du local technique et &eacute;galement prot&eacute;ger les utilisateurs contre fuites de courant.
<h2 dir="ltr">Des disjoncteurs pour prot&eacute;ger les appareils contre les surtensions :</h2>

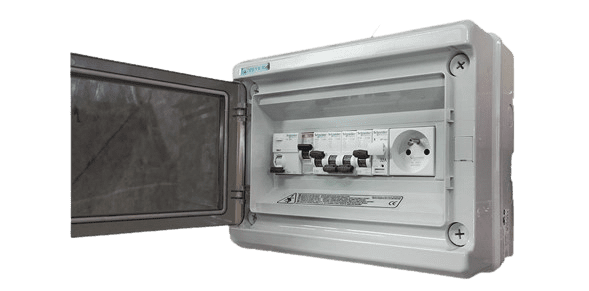

Les coffrets pour local technique CID et CLT sont fabriqu&eacute;s avec des disjoncteurs de diff&eacute;rents calibres permettant de prot&eacute;ger les appareils raccord&eacute;s contre les surtensions (selon le disjoncteur). A l&rsquo;arriv&eacute;e de l&rsquo;alimentation g&eacute;n&eacute;rale, il est plut&ocirc;t conseiller d&rsquo;opter pour un coffret CLT avec plusieurs d&eacute;parts int&eacute;gr&eacute;s.
<img src="https://cdn11.bigcommerce.com/s-bbhmdvzres/images/stencil/original/image-manager/coffret-repartiteur-pour-local-technique-piscine-ccei-amp-res-cid-m-2x16a-courbe-c.png?t=1666013062" alt="" width="600" height="296" />

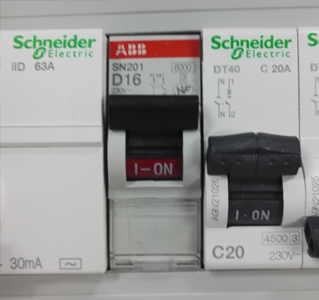

<h2 dir="ltr">Les disjoncteurs courbe D pour d&eacute;part PAC (Mod&egrave;les +)</h2>
Au d&eacute;marrage, les pompes &agrave; chaleur sont au maximum de leur puissance pendant quelques secondes. Les disjoncteurs courbe D sont &ldquo;temporis&eacute;s&rdquo; et permettent d&rsquo;absorber la puissance de la pompe sans coupure.
<img src="https://cdn11.bigcommerce.com/s-bbhmdvzres/product_images/uploaded_images/disjoncteur-courbe-d.jpg?t=1654871224" alt="" width="319" height="300" />
Ainsi, lorsque vous choisissez d&rsquo;installer une PAC pour chauffer votre piscine, s&eacute;lectionnez le coffret avec disjoncteur courbe D adapt&eacute; &agrave; la puissance fournie par le fabricant.
<h3 dir="ltr">Plusieurs configurations possibles :</h3>
Les coffrets CID ou CLT sont disponibles en plusieurs configurations pour l&rsquo;adapter au plus pr&egrave;s de votre installation. S&eacute;lectionnez le coffret r&eacute;partiteur le plus adapt&eacute; &agrave; vos besoins en fonction du nombre et du type d&rsquo;appareil qui seront raccord&eacute;s &agrave; la suite.
Les coffrets CID sont fournis avec 2 d&eacute;parts et peuvent &ecirc;tre utilis&eacute;s en ajout dans votre installation de piscine. Pour une installation en triphas&eacute;e, vous pouvez opter pour un CID-T+.
Pour un coffret situ&eacute; en amont du local technique, optez pour un coffret CLT-M avec plusieurs d&eacute;parts int&eacute;gr&eacute;s, cela permettra d&rsquo;alimenter un coffret &eacute;lectrique de filtration, un &eacute;lectrolyseurs, une PAC, etc.

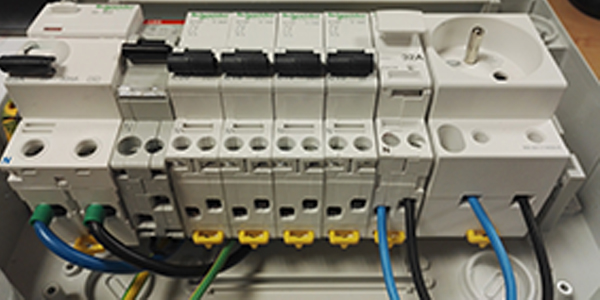

<h2 dir="ltr">Un acc&egrave;s rapide aux connexions et des composants prot&eacute;g&eacute;s</h2>
Pour raccorder vos &eacute;quipements au coffret r&eacute;partiteur CID ou CLT, le bo&icirc;tier s'ouvre rapidement en enlevant les 4 vis / charni&egrave;res aux coins du coffret. Vous pouvez ensuite connecter les &eacute;l&eacute;ments sur les diff&eacute;rents disjoncteurs gr&acirc;ce aux borniers.
L'ensemble des &eacute;l&eacute;ments &agrave; l'int&eacute;rieur est d&eacute;j&agrave; pr&eacute;-c&acirc;bl&eacute; (interrupteur diff&eacute;rentiel, disjoncteurs, etc.)
<img src="https://cdn11.bigcommerce.com/s-bbhmdvzres/product_images/uploaded_images/raccordement-clt.jpg?t=1654871247" alt="" width="600" height="300" />
La vitre transparente en fa&ccedil;ade permet de prot&eacute;ger les diff&eacute;rents composants &eacute;lectriques contre les projecteurs d'eau mais aussi la poussi&egrave;re tr&egrave;s pr&eacute;sente dans les locaux techniques.

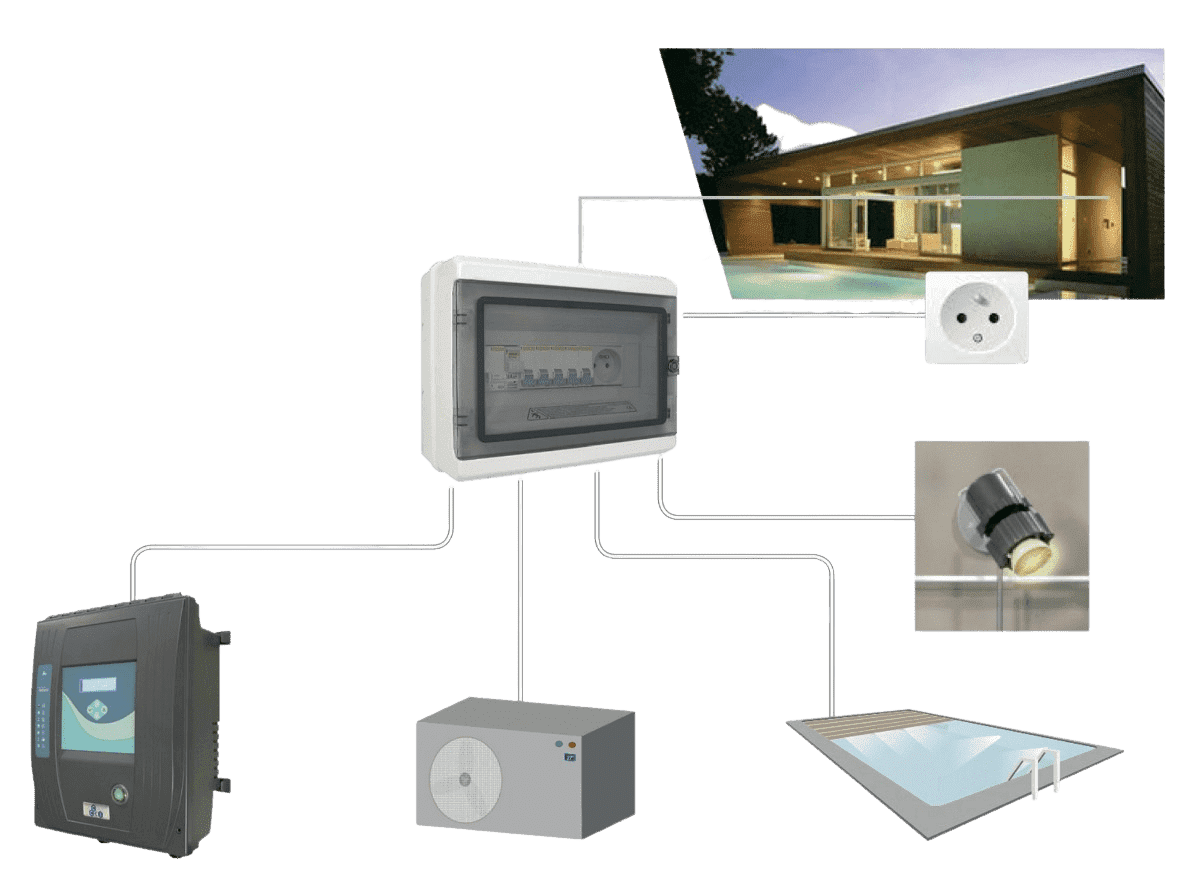

<h2>Exemple d'installation CID-M+.</h2>
&nbsp;
<img src="https://cdn11.bigcommerce.com/s-bbhmdvzres/images/stencil/original/image-manager/coffret-r-partiteur-pour-local-technique-piscine-ccei-amp-res-cid-m-2x16a-courbe-c.png?t=1666013081" alt="" width="780" height="583" />
&nbsp;
&nbsp;
<table>
<tbody>
<tr>
<td>R&eacute;f&eacute;rence</td>
<td>D&eacute;signation</td>
<td>230V - courbe C</td>
<td>230V - courbe D</td>
<td>400V - Courbe C</td>
<td>400V - courbe D&nbsp;</td>
<td>Protection Diff&eacute;rentielle 30 Ma</td>
</tr>
<tr>
<td>PF10Y002</td>
<td>CID-M</td>
<td>2 X 16A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y600</td>
<td>CID-M+ 6</td>
<td>1 X 16A</td>
<td>1 X 6A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y601</td>
<td>CID-M+ 10</td>
<td>1 X 16A</td>
<td>1 X 10A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y602</td>
<td>CID-M+ 16</td>
<td>1 X 16A</td>
<td>1 X 16A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y602</td>
<td>CID-M+ 20</td>
<td>1 X 16A</td>
<td>1 X 20A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y603</td>
<td>CID-M+ 25</td>
<td>1 X 16A</td>
<td>1 X 25A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y003</td>
<td>CID-T</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>1 X 16A</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y605</td>
<td>CID-T+ 10</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>1 X 10A</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y606</td>
<td>CID-T+ 16</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>1 X 16A</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y607</td>
<td>CLT-M+ 6</td>
<td rowspan="5">
2 X 10A
1 X 16A
1 X 20A
&nbsp;
&nbsp;
</td>
<td>1 X 6A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y608</td>
<td>CLT-M+ 10</td>
<td>1 X 10A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y609</td>
<td>CLT-M+ 16</td>
<td>1 X 16A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y610</td>
<td>CLT-M+ 20</td>
<td>1 X 20A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
<tr>
<td>PF10Y611</td>
<td>CLT-M+&nbsp;25</td>
<td>1 X 25A</td>
<td>&nbsp;</td>
<td>&nbsp;</td>
<td>OUI</td>
</tr>
</tbody>
</table>

Coffret répartiteur pour local technique piscine - CCEI - Ampères - CID-M 2x16A Courbe C
